Terrestrische Antennen von Kathrein

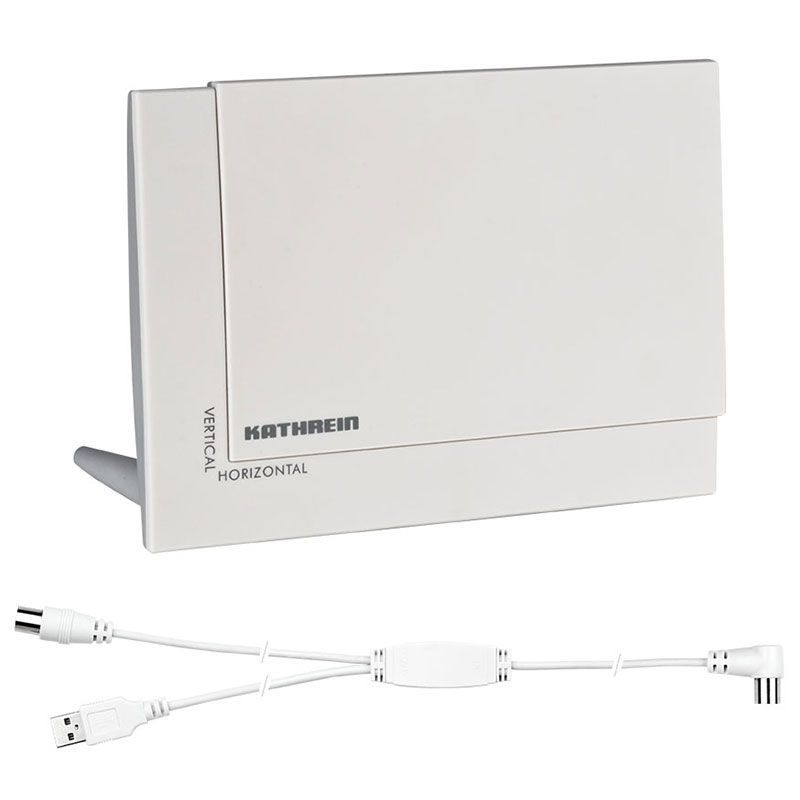

BZD 32

Aktive DVB-T/-T2/DAB+-Indoor-Antenne zum Empfang digitaler terrestrischer TV- und Radioprogramme - LTE-Filter - Stromvers. über USB - Standfuß/Wandhalter

Besondere Ausstattungsmerkmale:

• DVB-T/-T2/DAB+-Indoor-Antenne für horizontale und vertikale Polarisation
• Aktive Antenne mit integriertem Verstärker
• Ansprechendes und platzsparendes Design
• Hohe Güte
• Keine spezielle Ausrichtung erforderlich, da nahezu Rundstrahl-Charakteristik
• Fernspeisung (5 V/30 mA) erfolgt über das USB-Fernspeisekabel, z. B. durch das angeschlossene DVB-T/-T2-Empfangsgerät
• Anschluss: IEC-Buchse
• Integriertes Sperrfilter gegen GSM- und LTE-Störungen

Mitgeliefertes Zubehör:

• Stützfuß für die einfache Aufstellung, Wandhalterung mit Befestigungsmaterial, USB-Fernspeisekabel mit einem USB- und zwei IEC-Steckern

BZD 30

Aktive DVB-T/T2/DAB+-Indoor-Antenne zum Empfang digitaler terrestrischer TV- und Radioprogramme - LTE-Filter - Stromvers. aus dem Receiver - Standfuß/Wandhalter

Besondere Ausstattungsmerkmale:

• Aktive DVB-T/T2/DAB+-Indoor-Antenne
• Empfangsbereich VHF: 174/230 MHz; UHF: 470-790 MHz
• Keine spezielle Ausrichtung erforderlich, da nahezu Rundstrahlcharakteristik
• Mit integriertem Verstärker sowie einem Sperrfilter gegen GSM- und LTE-Störung
• Fernspeisung 5 V/30 mA über den Antennenausgang aus dem DVB-T-/-T2-Empfangsgerät
• Für horizontale und vertikale Polarisation
• Nur zur Anwendung in Innenräumen
• Anschluss: IEC Buchse

• Mitgeliefertes Zubehör:

  • - Stützfuß für die einfache Aufstellung
    - Wandhalterung mit Befestigungsmaterial
    - 2 m langes Anschlusskabel mit einem geraden und einem gewinkelten IEC-Stecker

AUY 69

UHF-TV-Antenne - 22 Elemente - geeignet für DVB-T/T2 - Kanal 21...69 (470...862 MHz) - Gewinn: 8-14 dB

Besondere Ausstattungsmerkmale CAS 60:

• Für horizontale oder vertikale Polarisation
• Für Vertikal-Polarisation Mastschelle um 90° umsetzen

Technische Daten:

• Typ:AUY 69
• Bestell-Nr.:212121
• Kanäle:21-69
• Gewinn:8-14 dB
• Elemente:22
• Empfangsbereich:470-862 MHz
• Halbwertsbreite:59-37/71-35 Horiz.°/vert.°
• Rückdämpfung:21-28 dB
• Spannbereich Mastschelle Ø:22-60 mm
• Windlast ¹):67,2 N
  ¹) Bei einem Staudruck von 800 N/m² nach EN 60728-11

• Länge:1165 mm
• Maße der Einzelverpackung:1200 x 520 x 130 mm
• Verpackungseinheit/Gewicht:1 (2)/1,95 St./kg

AU 16/29-32

UHF-TV-Antenne - 23 Elemente - geeignet für DVB-T - Kanal 29...32 (534...566 MHz) - Gewinn: 15-16 dB

Besondere Ausstattungsmerkmale:

• Für horizontale oder vertikale Polarisation
• Für Vertikal-Polarisation Mastschelle um 90° umsetzen

Technische Daten:

• Typ: AU 16/29-32
• Bestell-Nr.: 212138
• Kanäle: 29-32
• Gewinn: 15-16 dB
• Elemente: 23
• Empfangsbereich: 534-566 MHz
• Halbwertsbreite: 33-30/34-31 Horiz.°/vert.°
• Rückdämpfung: 23-29 dB
• Spannbereich Mastschelle Ø: 22-60 mm
• Windlast ¹): 66,5 N
• Länge: 2275 mm
• Maße der Einzelverpackung: 1180 x 340 x 120 mm
• Verpackungseinheit/Gewicht: 1/2,5 St./kg

AON 48

UHF-TV-Antenne; geeignet fuer DVB-T/-T2; Kanal 21-48 (470-694 MHz); Gewinn: 9,5-13,5 dB; 6 Elemente; F-Connector female; 75 Ohm

Besondere Ausstattungsmerkmale:

• Außenantenne
• Geeignet für DVB-T2
• Für vertikale und horizontale Polarisation geeignet
• Einfache Montage

Technische Daten:

• Typ:AON 48
• Bestell-Nr.:207500003
• Kanäle:21-48
• Gewinn:9,5-13,5 dB
• Elemente:6
• Empfangsbereich:470-694 MHz
• Halbwertsbreite:50-30 Horiz. °
• Rückdämpfung:26 dB
• Spannbereich Mastschelle Ø:22-60 mm
• Windlast horizontal/vertikal:60/80 N (bei 130 km/h Windgeschwindigkeit)
• Länge:595 mm
• Maße der Einzelverpackung:625 x 420 x 105 mm
• Verpackungseinheit/Gewicht:1/1,37 St./kg

ABE 010

FM-Antenne, 87,5-108 MHz, Gewinn max. 4,5 dB, Mastschelle 22-65 mm, Anschluß F-Connector female, 75 Ohm

Besondere Ausstattungsmerkmale:

• Außenantenne
• Einfache Montage
• Zusammenbau komplett ohne Werkzeug möglich
• Geeignet für UKW-Radioempfang

Technische Daten:

• Typ:ABE 010
• Bestell-Nr.:207500004
• Kanäle:FM
• Gewinn:5,5 dB
• Elemente:3
• Empfangsbereich:87,5-108 MHz
• Halbwertsbreite:65/76 horiz.°/vert.°
• Rückdämpfung:16 dB
• Spannbereich Mastschelle Ø:22-65 mm
• Windlast:64 N (bei 130 km/h Windgeschwindigkeit)
• Länge:1150 mm
• Maße der Einzelverpackung:1345 x 155 x 130 mm
• Verpackungseinheit/Gewicht:1/1,6 St./kg

AOI 65

UHF-TV-Antenne Olympia 90 - geeignet für DVB-T - Kanal 21...69 (470...862 MHz) - Gewinn: 7-9,5 dB - Vormast-Montage

Besondere Ausstattungsmerkmale:

• Für Vertikal-Polarisation Mastschelle um 90° umsetzen
• Für horizontale oder vertikale Polarisation

Technische Daten:

• Typ:AOI 65
• Bestell-Nr.:212340
• Kanäle:21-69
• Gewinn:7-9,5 dB
• Empfangsbereich:470-862 MHz
• Halbwertsbreite:58-40/90-65 Horiz. °/vert. °
• Rückdämpfung:20-25 dB
• Spannbereich Mastschelle Ø:22-60 mm
• Windlast ¹):39 N
  ¹) Bei einem Staudruck von 800 N/m² nach EN 60728-11

• Länge:360 mm
• Maße der Einzelverpackung:510 x 490 x 75 mm
• Verpackungseinheit/Gewicht:1/1,0 St./kg

ABA 20

FM-Antenne - Kreuzdipol - 87,5-108 MHz - Gewinn: -3 dB - Mastschelle 22...60 mm

Technische Daten:

• Typ:ABA 20
• Bestell-Nr.:210340
• Kanäle:FM
• Gewinn:-3 dB
• Elemente:2
• Empfangsbereich:87,5-108 MHz
• Halbwertsbreite:-/- Horiz.°/vert.°
• Rückdämpfung:0 dB
• Spannbereich Mastschelle Ø:22-60 mm
• Windlast ¹):25 N
  ¹) Bei einem Staudruck von 800 N/m² nach EN 60728-11

• Länge:1485 mm
• Maße der Einzelverpackung:720 x 155 x 65 mm
• Verpackungseinheit/Gewicht:1/0,85 St./kg
